পোল মাউন্টেড ডিস্ট্রিবিউশন ট্রান্সফরমার
পোল মাউন্টেড ডিস্ট্রিবিউশন ট্রান্সফরমারবর্ণনা
ট্রান্সপাওয়ার ইলেক্ট্রিক্যালের পোল-মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি মাটির উপরে খুঁটিতে মাউন্ট করা হয়। এই ট্রান্সফরমারগুলি সাধারণত শহুরে এবং গ্রামীণ আবাসিক এবং বাণিজ্যিক লোড পরিষেবা দেয়। অন্যগুলি হল হালকা শিল্প এবং বাণিজ্যিক আলো অ্যাপ্লিকেশন।
বৈদ্যুতিক খুঁটি ট্রান্সফরমারগুলির প্রাথমিক কাজ হল উচ্চ ট্রান্সমিশন ভোল্টেজগুলিকে স্থানীয় বিতরণের জন্য উপযুক্ত একটি নিম্ন ভোল্টেজে নামানো। তারা প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলিকে একত্রিত করে এই ধাপ-ডাউন প্রক্রিয়াটি অর্জন করে।
TRANSPOWER থেকে পোল মাউন্ট ডিস্ট্রিবিউশন ট্রান্সফরমার বহিরঙ্গন এবং পাবলিক লোকেশনে শক্তিশালী, নির্ভরযোগ্য এবং দক্ষ বিদ্যুৎ বিতরণ অফার করে। কম অপারেটিং খরচ, কম তাপ নির্গমন এবং মালিকানার কম খরচ এই ট্রান্সফরমারটিকে বিস্তৃত অ্যাপ্লিকেশন এবং ব্যবসার জন্য আদর্শ করে তোলে। এই পাওয়ার ডিস্ট্রিবিউশন সিস্টেমটি ওভারহেড, পোল মাউন্ট ইনস্টলেশন এবং ব্যবহারের জন্য ডিজাইন করা হয়েছে।
পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি শেষ ব্যবহারকারীদের কাছে দক্ষতার সাথে বিদ্যুৎ সরবরাহের জন্য অপরিহার্য। তাদের নকশা এবং ইনস্টলেশন একটি নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ সরবরাহ নিশ্চিত করার জন্য গুরুত্বপূর্ণ। কিছু চ্যালেঞ্জ সত্ত্বেও, তাদের সুবিধাগুলি তাদের অনেক বৈদ্যুতিক বিতরণ সিস্টেমের জন্য একটি জনপ্রিয় পছন্দ করে তোলে।
পোল মাউন্ট করা ট্রান্সফরমার
|
মূল বৈশিষ্ট্য |
|
|
শিল্প-নির্দিষ্ট বৈশিষ্ট্য |
|
|
পণ্য |
একক ফেজ তেল ভরা পোল মাউন্ট করা ট্রান্সফরমার |
|
পর্যায় |
একক |
|
কয়েল নম্বর |
অটোট্রান্সফরমার |
|
অন্যান্য গুণাবলী |
|
|
উৎপত্তি স্থান |
ঝেজিয়াং, চীন |
|
মডেল নম্বর |
একক ফেজ ট্রান্সফরমার |
|
রেটেড ক্ষমতা |
10kva থেকে 333kva পর্যন্ত |
|
উচ্চ ভোল্টেজ |
34.5kV এবং নীচে |
|
কম ভোল্টেজ |
120/240/277/480V |
|
ফ্রিকোয়েন্সি |
50/60Hz |
|
স্ট্যান্ডার্ড |
IEC, ANSI, IEEE, CSA |
|
ভেক্টর গ্রুপ |
Ii0, Ii6 |
|
উপাদান |
অ্যালুমিনিয়াম/কপার |
|
আবেদন |
গ্রামীণ পাওয়ার গ্রিড, প্রত্যন্ত পার্বত্য অঞ্চল, বিক্ষিপ্ত গ্রাম, কৃষি উৎপাদন, আলো, বিদ্যুৎ খরচ, রেলওয়ে, শহুরে পাওয়ার গ্রিড |
|
টাইপ |
তেলে নিমজ্জিত ট্রান্সফরমার |
|
বৈশিষ্ট্য |
কম ক্ষতি |
নিম্নলিখিত টেবিলটি প্রচলিত মেরু মাউন্ট করা ট্রান্সফরমারের স্ট্যান্ডার্ড প্যারামিটার। আপনার যদি অন্যান্য ক্ষমতা এবং ভোল্টেজের মাত্রার প্রয়োজন হয়, তাহলে সঠিক প্রযুক্তিগত পরামিতি এবং অফার পেতে ট্রান্সপাওয়ারের সাথে যোগাযোগ করুন।
নীচের চশমা শুধুমাত্র রেফারেন্স জন্য.
|
ক্ষমতা (kVA) |
η(%) |
ε(%) |
Io(%) |
কোর লস (W) |
কপার লস (W) |
মাত্রা(MM) |
তেল (এল) |
মোট WT (কেজি) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
টেস্ট আইটেম
√ ঘুর প্রতিরোধের পরীক্ষা
√ অন্তরণ প্রতিরোধের পরীক্ষা
√ ভোল্টেজ অনুপাত ত্রুটি পরীক্ষা
√ শর্ট-সার্কিট প্রতিবন্ধকতা পরীক্ষা
√ নো-লোড লস (ওয়াটেজ) পরীক্ষা
√ লোড লস (ওয়াটেজ) পরীক্ষা
√ প্ররোচিত ভোল্টেজ সহ্য করার পরীক্ষা
√ পৃথক উৎস ভোল্টেজ প্রতিরোধ পরীক্ষা
√ প্রেসার ইন্টিগ্রিটি টেস্ট টেস্ট
25kVA সিঙ্গেল ফেজ তেল ভর্তি পোল মাউন্ট করা ট্রান্সফরমারের মাত্রা এবং ওজনের বিবরণ
75kVA সিঙ্গেল ফেজ তেল ভর্তি পোল মাউন্ট করা ট্রান্সফরমারের মাত্রা এবং ওজনের বিবরণ
167kVA সিঙ্গেল ফেজ তেল ভর্তি পোল মাউন্ট করা ট্রান্সফরমারের মাত্রা এবং ওজনের বিবরণ
একক ফেজ তেল ভরা পোল মাউন্ট করা ট্রান্সফরমার ডায়াগ্রাম

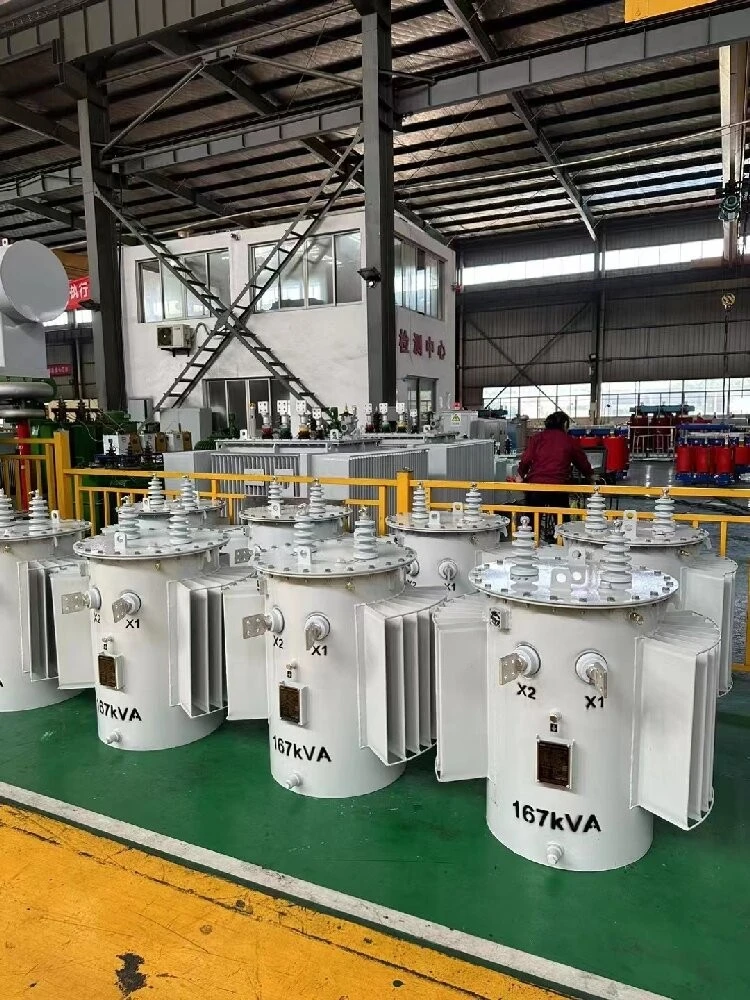

পোল মাউন্ট করা ট্রান্সফরমার ছবি
পোল মাউন্ট করা ট্রান্সফরমার প্যাকেজিং
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
